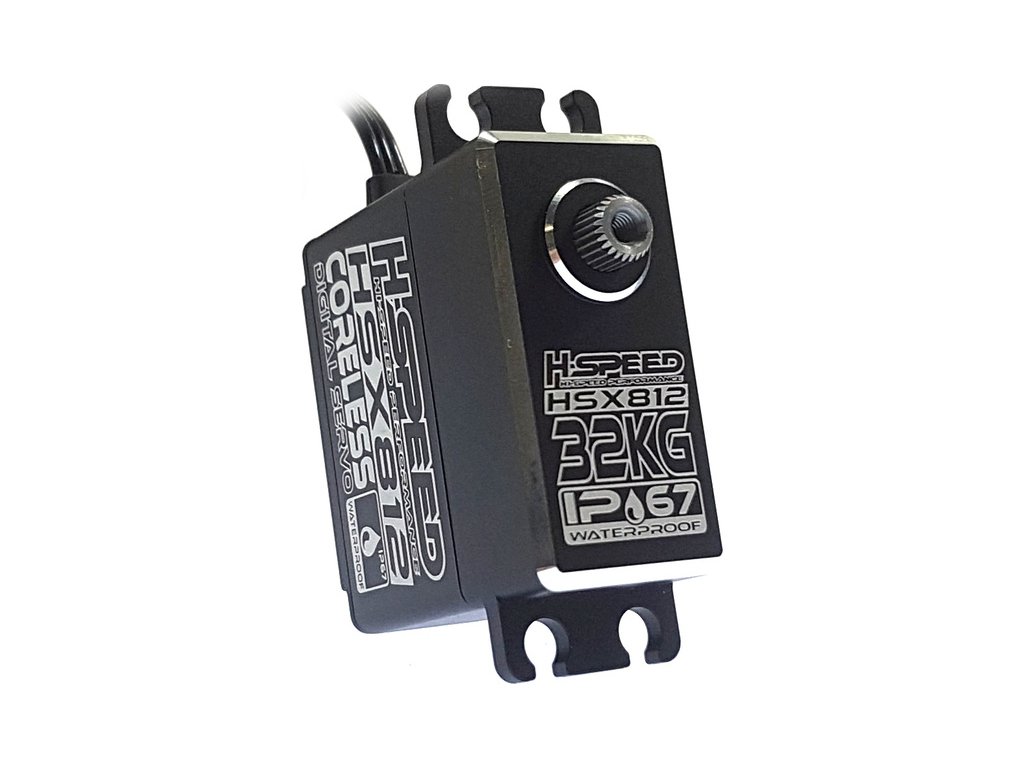

H-Speed servo HSX812 32kg.cm 0.135s/60° 25T

Detailní popis produktu

Silné digitální servo H-Speed HSX812 s bezjádrovým motorem (coreless). Celohliníková CNC krabička, 2x kuličkové ložisko, kovové převody, magnetický enkodér polohy, voděodolné (IP67), napájení 4.8-8.4V, moment 22-32kg.cm, rychlost 0,180-0,135s/60°, hmotnost 73g, rozměry: 40x20x37.5mm. Tisícihran 25T.

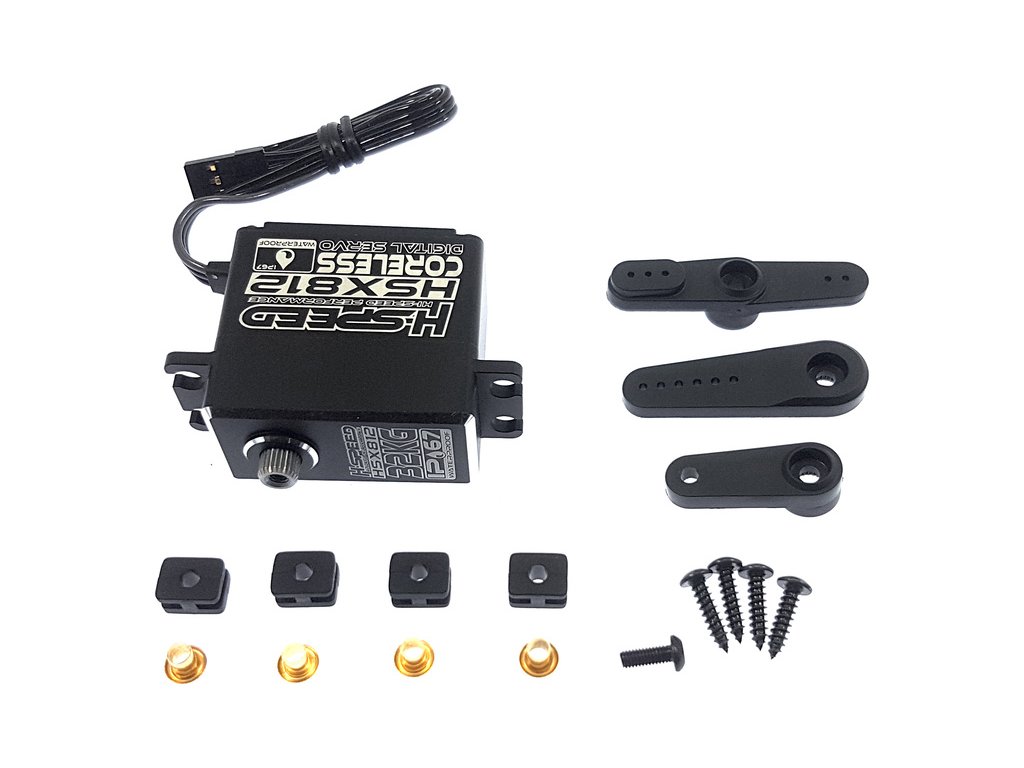

Balení obsahuje servo HSX812, prodlužovací servo kabel, 3x páku serva (jednostranná R - 30mm, jednostranná R - 18mm, dvoustranná D - 38mm), šroub páky, 4x silentblok s kovovu vložkou, 4x šroub pro uchycení serva.

Silné digitální servo H-Speed HSX812 s bezjádrovým motorem (coreless). Celohliníková CNC krabička, 2x kuličkové ložisko, kovové převody, magnetický enkodér polohy, voděodolné (IP67), napájení 4.8-8.4V, moment 22-32kg.cm, rychlost 0,180-0,135s/60°, hmotnost 73g, rozměry: 40x20x37.5mm. Tisícihran 25T.

Vlastnosti

• Vysoce výkonné standardní digitální servo
• Celohliníková CNC krabička
• Rychlý bezjádrový motor s dlouhou životností
• 2x kuličkové ložisko
• Kovové ocelové převody
• Voděodolné - třída krytí IP67
• Snímání polohy magnetickým enkodérem
• Tisícihran 25T
• Vhodné pro RC modely aut v měřítku 1:10, RC modely lodí, letadel, vrtulníků a další aplikace

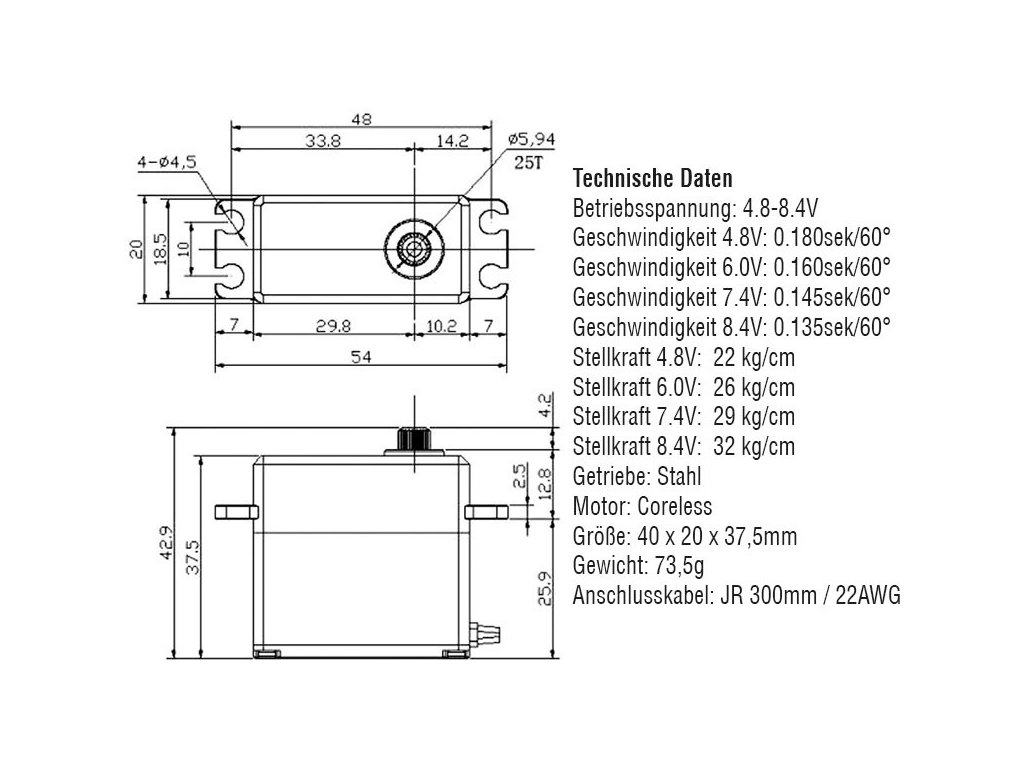

Specifikace

• Rychlost: 0,180s/60° @ 4,8V
• Rychlost: 0,160s/60° @ 6,0V
• Rychlost: 0,145s/60° @ 7,4V
• Rychlost: 0,135s/60° @ 8,4V
• Moment: 22kg.cm @ 4,8V
• Moment: 26kg.cm @ 6,0V
• Moment: 29kg.cm @ 7,4V
• Moment: 32kg.cm @ 8,4V
• Rozměry: 40 x 20 x 37,5 mm
• Hmotnost: 73,5 g

Páka serva

Pro serva je k dispozici široká škála pák, ať již plastových, hliníkových, jednostranných, dvoustranných, apod.

• Kompletní přehled pák serv s tisícihranem 25T (zubů).

Prodlužovací kabel

V případě potřeby můžete délku přívodního kabelu prodloužit pomocí prodlužky servo kabelu JR. Další kabely viz příslušenství.

Externí zdroj BEC

Výkonná serva doporučujeme napájet přes externí zdroj BEC. Zdroj je také nutno instalovat pokud v modelu nahrazujte původní servo výkonnějším a stávající regulátor nemá dostatečně dimenzovaný integrovaný BEC.

• Přehled externích zdrojů BEC

Montážní sada serva

Pro snížení namáhání lože serva a vibrací doporučujeme montáž serva přes silentbloky pomocí montážní sady.

• Montážní sady serva

Vysvětlivky

Přehled konektorů serv

Pro připojení serva do přijímače se standardně využívá Univerzální servo konektor, který může být typu JR nebo Futaba.

• Konektor JR lze bez problému zapojit do protikusu Futaba.
• Pro zapojení konektoru Futaba do protikusu JR, stačí odříznout vodící plošku z boční strany.

Přehled tisícihranů a pák serv

V tabulce je uveden přehled tisícihranů, jež jednotlivý výrobci typicky používají. (Počet zubů a velikost tisícihranu se může výjimečně lišit.)
