Relé modul

Detailní popis produktu

Pomocí reléového modulu je možné přímo přes výstup přijímače spínat zátěž. Výstup přijímače musí být naprogramován na řízení úrovně (ON/OFF). (Od verze softwaru přijímače V7.XX)

K přepínacímu kanálu lze přiřadit vysílač (mc-16 až mc-28 nebo mx-12 až mx-20/mz-18 a mz-24).
U modelů mz-32 a mc-32 (verze 2019) lze navíc jako vysílače naprogramovat také digitální spínače na dotykovém displeji.

Jak ON/OFF, tak BLINKEND

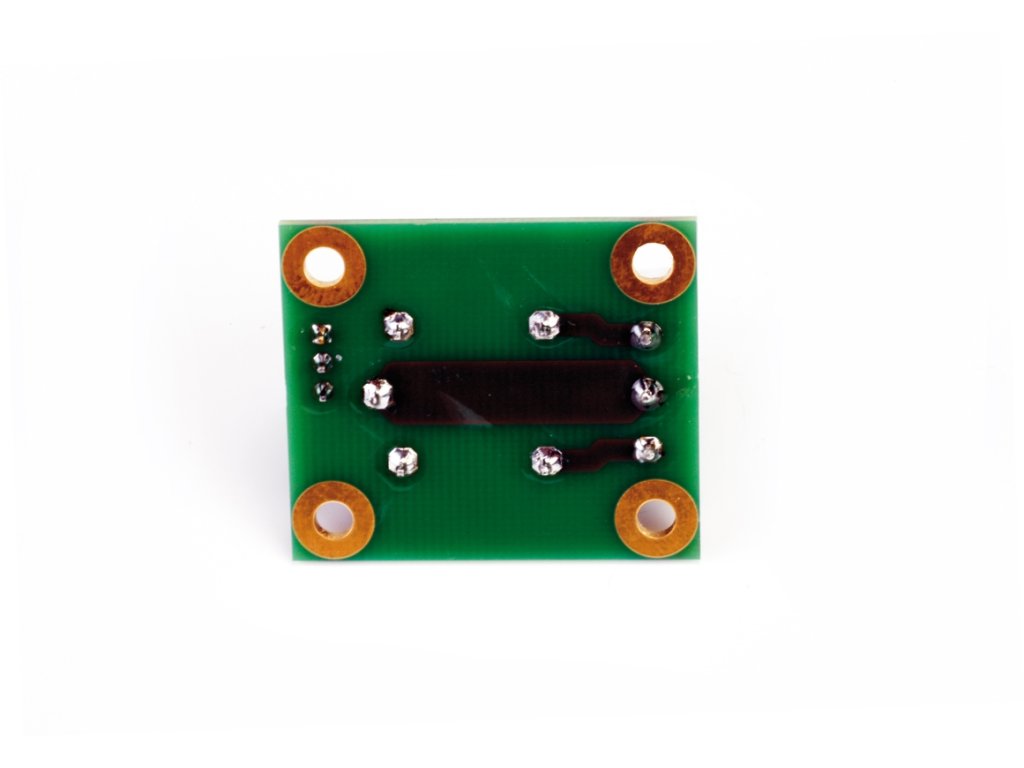

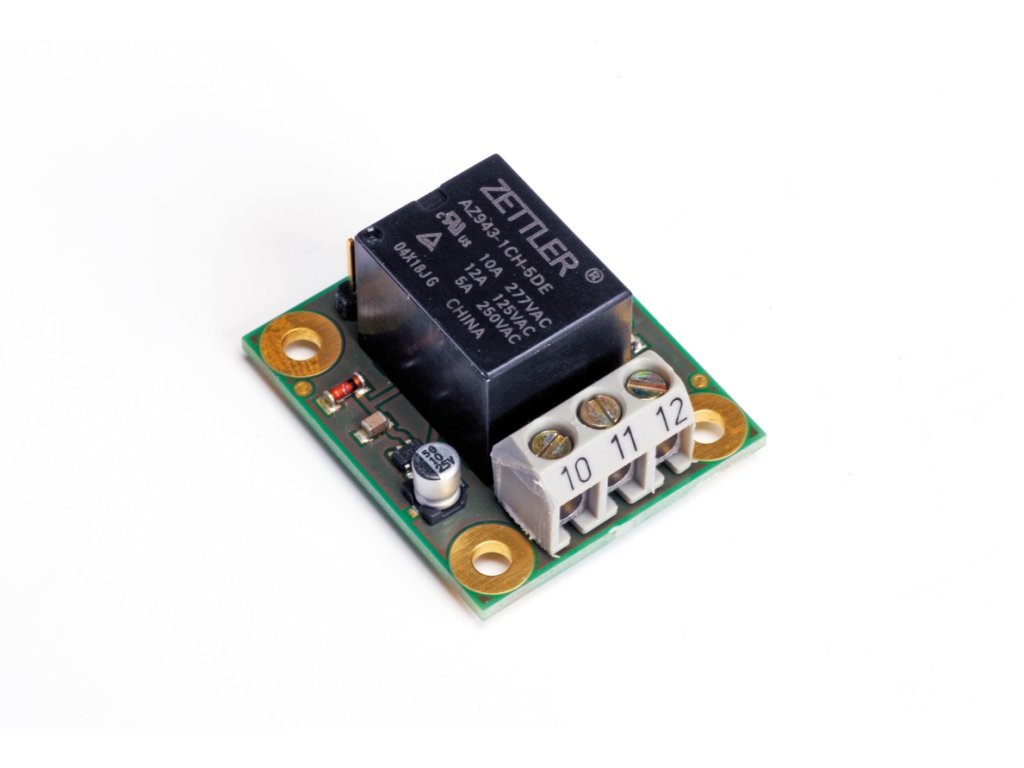

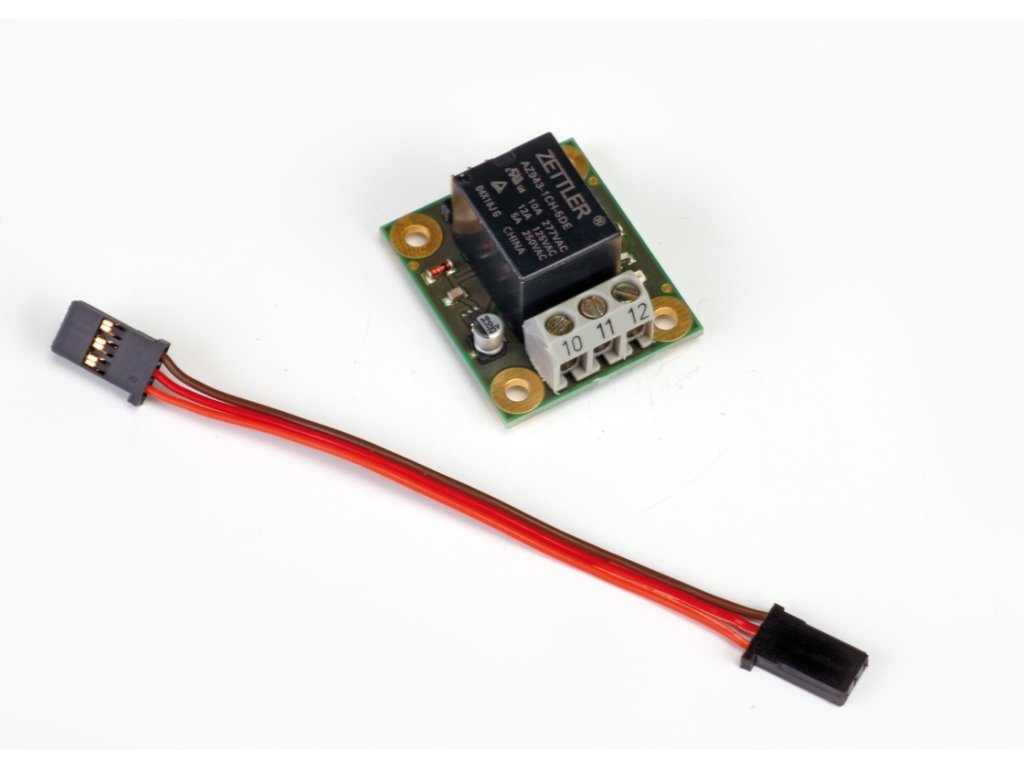

Kontrolní LED dioda na desce signalizuje stav spínání. Desku lze pomocí čtyř otvorů namontovat a přišroubovat do modelu. Přiložený patch kabel vede od spínacího relé k výstupu přijímače. Spotřebič se připojuje k třípólové šroubovací svorce. Uprostřed je vstup. Nad ním je otevírací kontakt, pod ním je zavírací kontakt. Pokud je LED dioda zhasnutá, otevírací kontakt je uzavřený směrem ke vstupu. Pokud LED dioda svítí, otevírací kontakt je otevřený směrem ke vstupu. U zavíracího kontaktu je to přesně naopak.
Při ovládání motoru (naviják, sedlovky atd.) lze pomocí dvou reléových desek změnit polaritu. V takovém případě jsou nutné dva řídicí kanály na přijímači a dva spínače na vysílači. Změna polarity pomocí 3cestného spínače není při řízení úrovně možná, protože kanál přepíná pouze ON/OFF, tedy +/-100 %.
