Teching motor V2

Detailní popis produktu

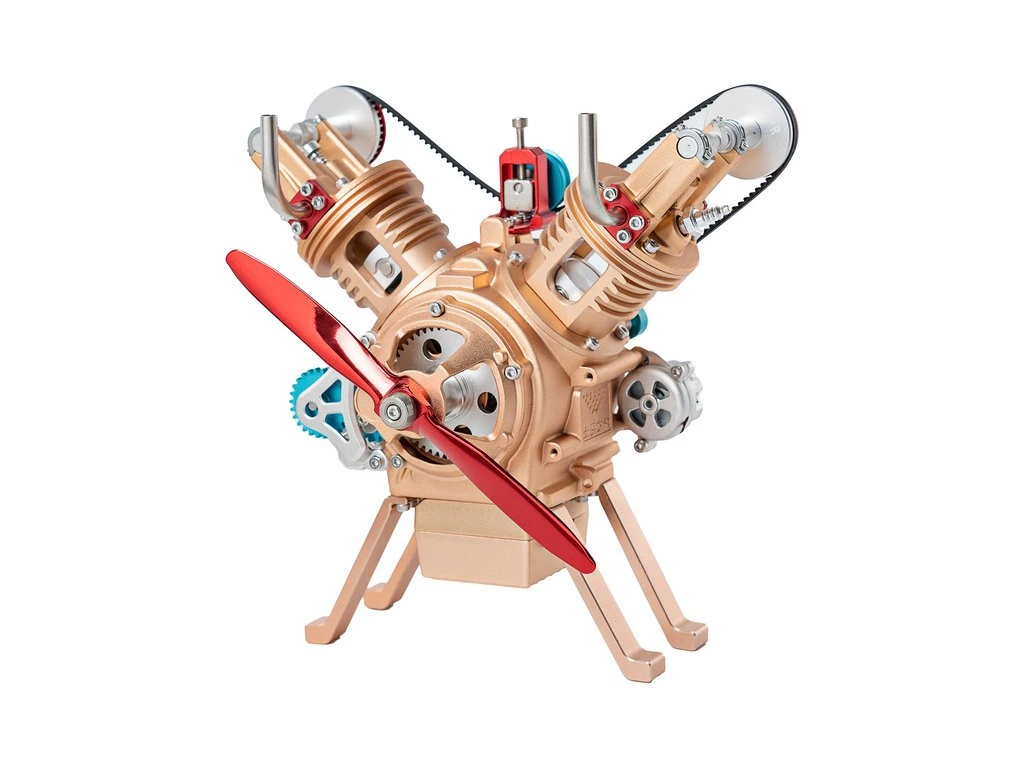

Stavebnice precizního kovového modelu Teching motor V2. Detailně reprodukovaná konstrukce reálného motoru s otevřenými hlavami. Model obsahuje realistické mechanické funkce - pohyb pístů, ventilů, hřídelí a rozvodů. Elektrické otáčení motoru. Výstavní model.

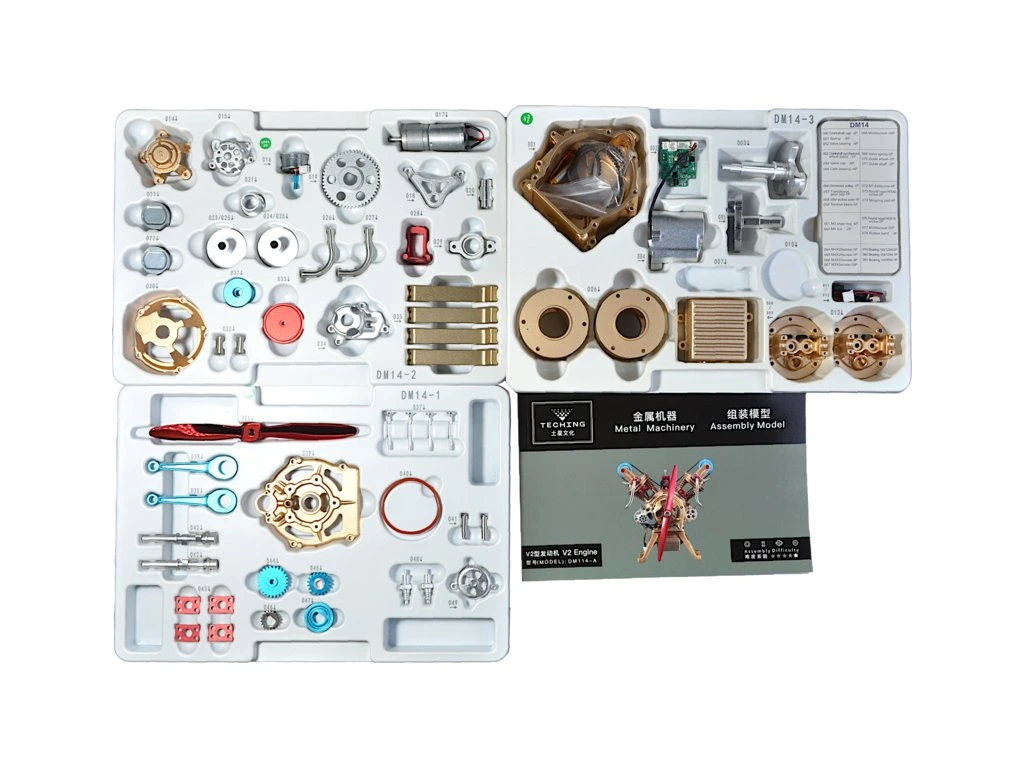

Balení obsahuje díly pro stavbu modelu, elektromotor, elektroniku, lithiový akumulátor, nabíjecí kabel USB-A, základní nářadí pro sestavení.

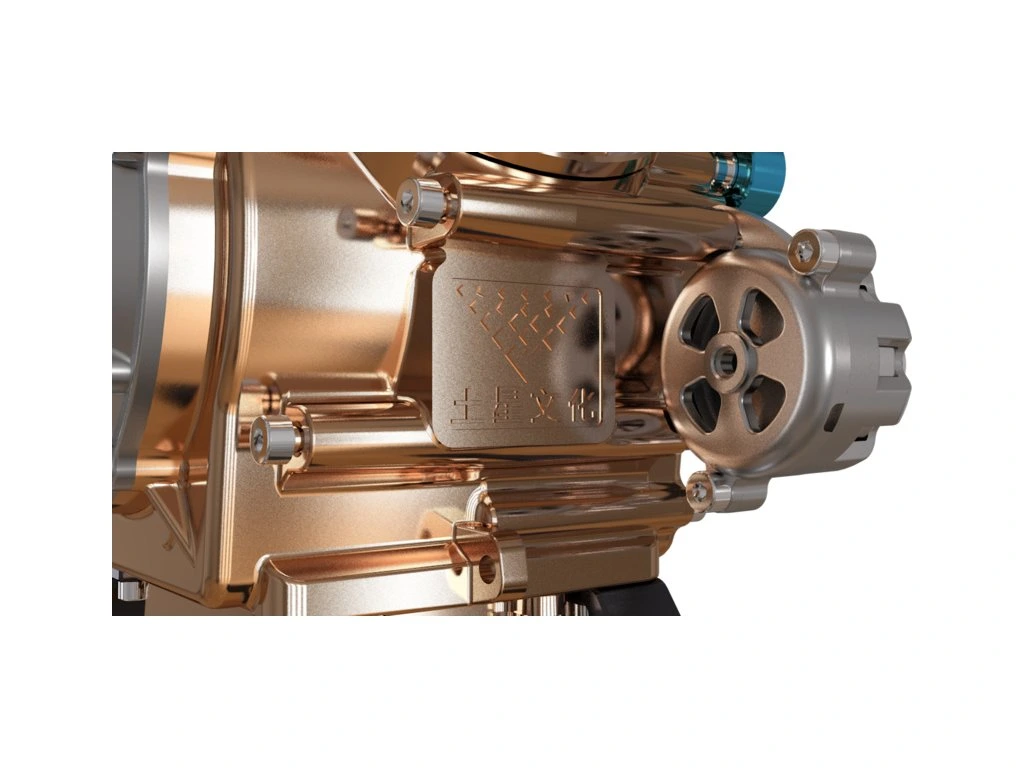

Stavebnice precizního kovového modelu Teching - motor V2. Detailně reprodukovaná konstrukce reálného motoru s otevřenými hlavami pro ukázku pohybu vačkových hřídelí a pístů. Model obsahuje realistické mechanické funkce - pohyb pístů, ventilů, hřídelí a rozvodů. Prostřednictvím průzorů můžete pozorovat synchronizovaný pohyb komponentů. Na motoru jsou i pohybující se makety startéru a alternátoru. Motor má elektrické otáčení. Stavebnice je navržena tak, aby již samotné sestavování bylo zážitkem. Díky vysoce kvalitnímu zpracování a viditelné funkčnosti jednotlivých částí je model vhodný jako výstavní a reprezentativní solitér nebo jako učební pomůcka. Model ocení studenti, nadšenci do techniky a sběratelé. Jedná se o originální návrh a výrobu značky Teching s přesně opracovanými kovovými díly, obrazovým návodem pro snadné sestavení a v prémiovém balení.

Vlastnosti

• Hlavní materiál: hliníková slitina + nerezová ocel
• Povrchová úprava (barvení): eloxování
• Počet dílů: 217 ks
• Celková hmotnost: 3,0 kg
• Náročnost montáže: ★★★★ (1 - snadná, 5 - náročná)
• Doba montáže: přibližně 3 hodiny
• Rozměry: 215 x 135 x 210 mm
• Akumulátor: lithiový 3,7V 450mAh
• Nabíjecí napětí: DC 5V, nabíjení 2 hodiny, provoz 1,5 hodiny

Informace o předloze

Motor V2, známý také jako vidlicový dvouválec (V-engine), je spalovací motor, ve kterém jsou dva válce uspořádány do tvaru písmene „V“, obvykle pod úhlem 90°. Oba písty jsou prostřednictvím ojnic připojeny ke společné klikové hřídeli. Toto uspořádání umožňuje kompaktní konstrukci při zachování dobrého výkonu a charakteristického chodu motoru.

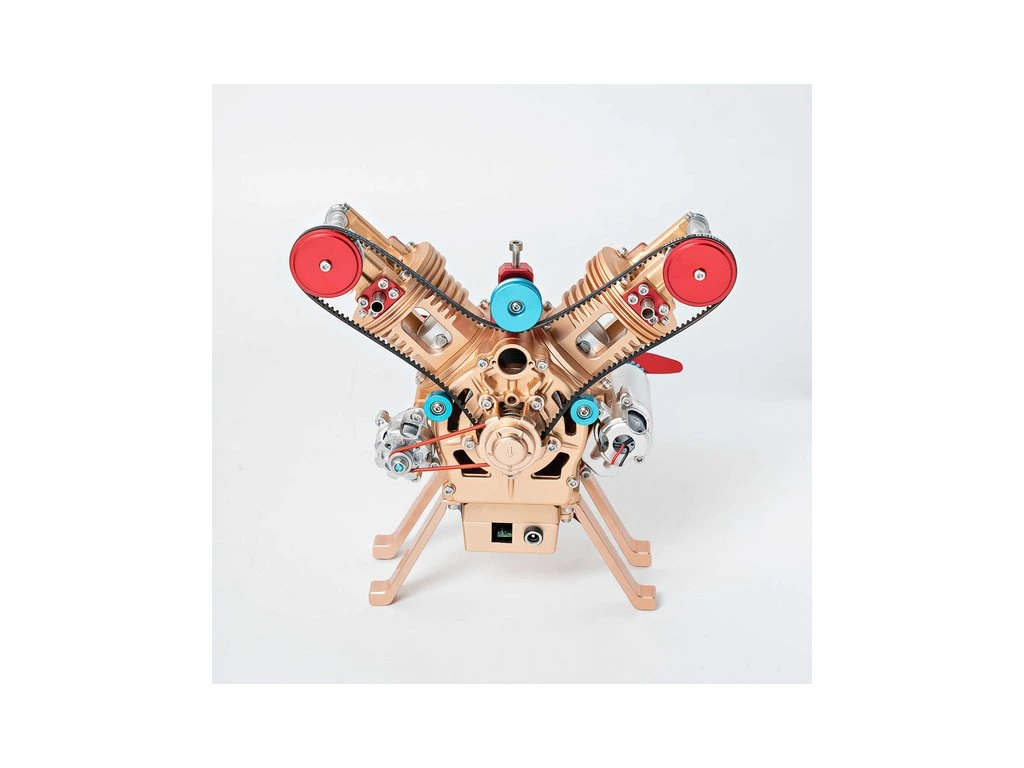

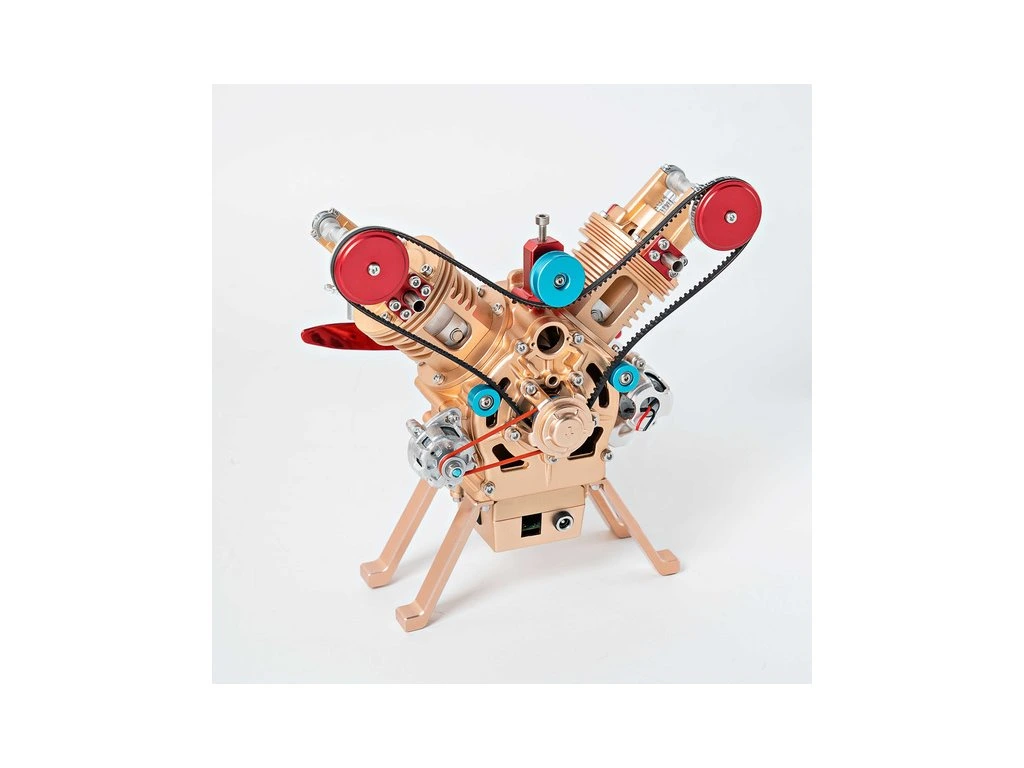

Každý válec je vybaven dvěma ventily – jedním sacím (pro přívod směsi) a jedním výfukovým (pro odvod spalin). Ventily jsou ovládány vačkovými hřídelemi prostřednictvím rozvodového mechanismu, který zahrnuje rozvodový řemen, napínací kladku a kolo vačky.

Hlavní výhodou motoru V2 je výrazné zvýšení výkonu oproti jednoválcovým motorům bez výrazného nárůstu rozměrů. Konstrukce do „V“ zároveň snižuje celkovou délku motoru oproti řadovému uspořádání. Typický je vysoký točivý moment v nižších otáčkách a charakteristický zvukový projev. Nevýhodou může být složitější konstrukce rozvodů a vyšší výrobní náročnost ve srovnání s jednoválcem.

Motory V2 se nejčastěji používají u výkonných a objemných motocyklů, menších univerzálních spalovacích motorů a některých historických i moderních sportovních aplikací.

Konstrukční vlastnosti

• Vidlicový dvouválcový motor
• Typ motoru OHC (Overhead Camshaft)
• Rozvod vačkových hřídelí řemenem
• Atmosférický motor

Funkce

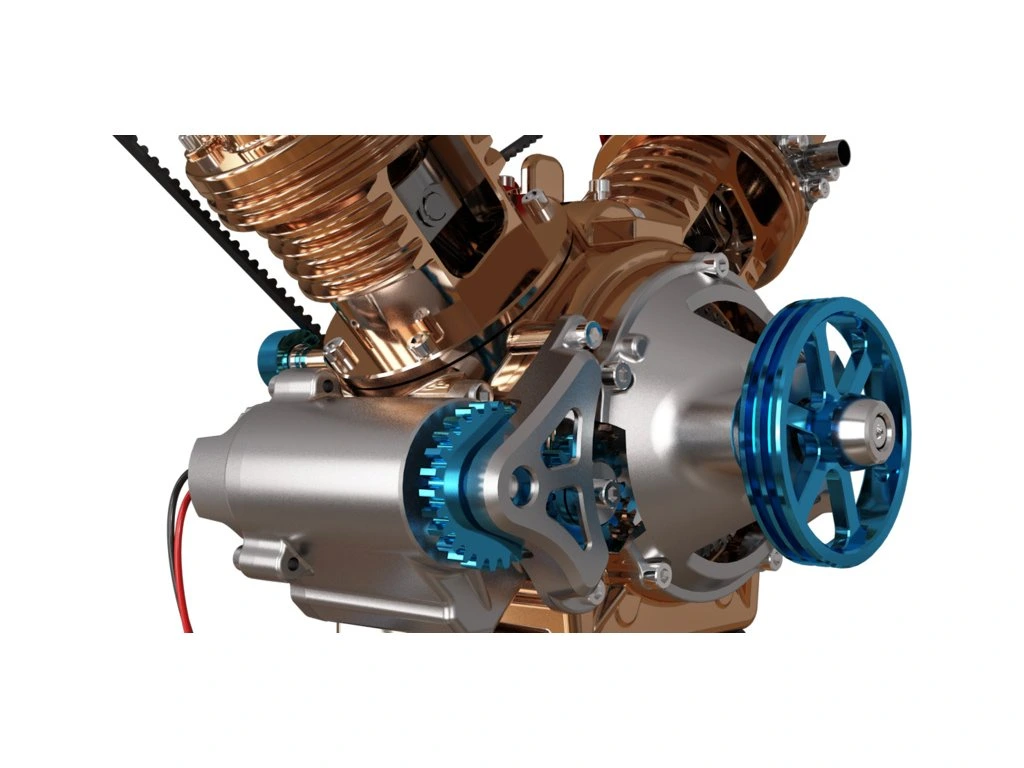

Motor se otáčí díky maketě startéru, ve které je integrovaný elektromotor.

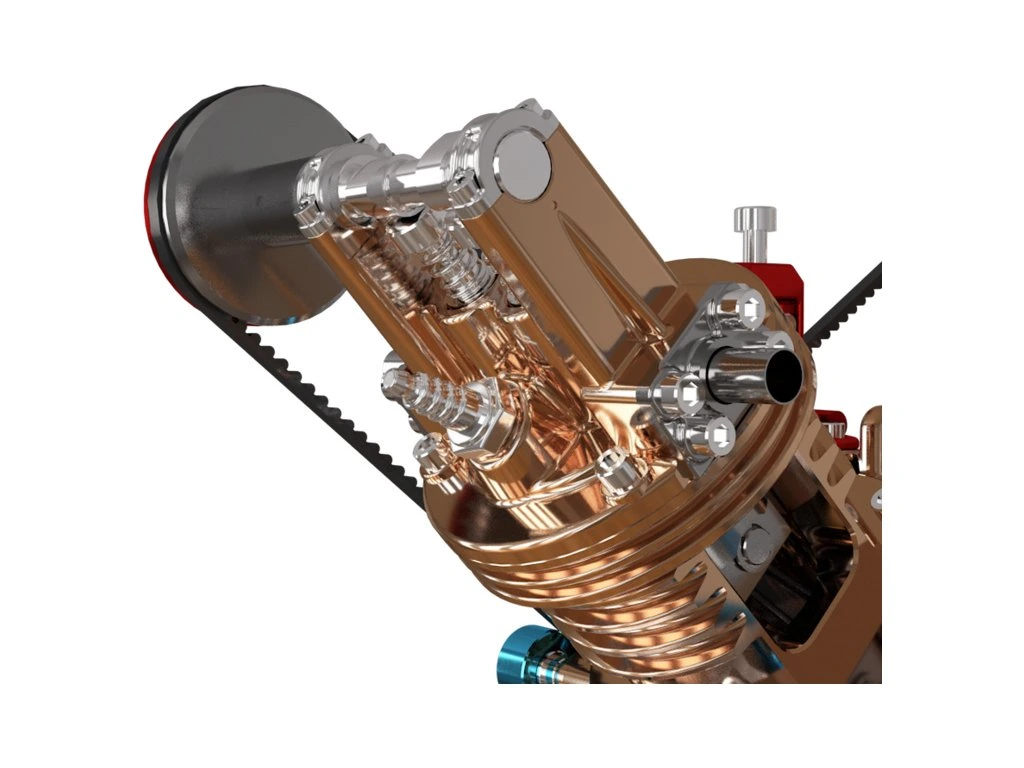

Otevřená hlava motoru umožňuje detailně si prohlédnout pohyby vačkových hřídelí a ventilů.

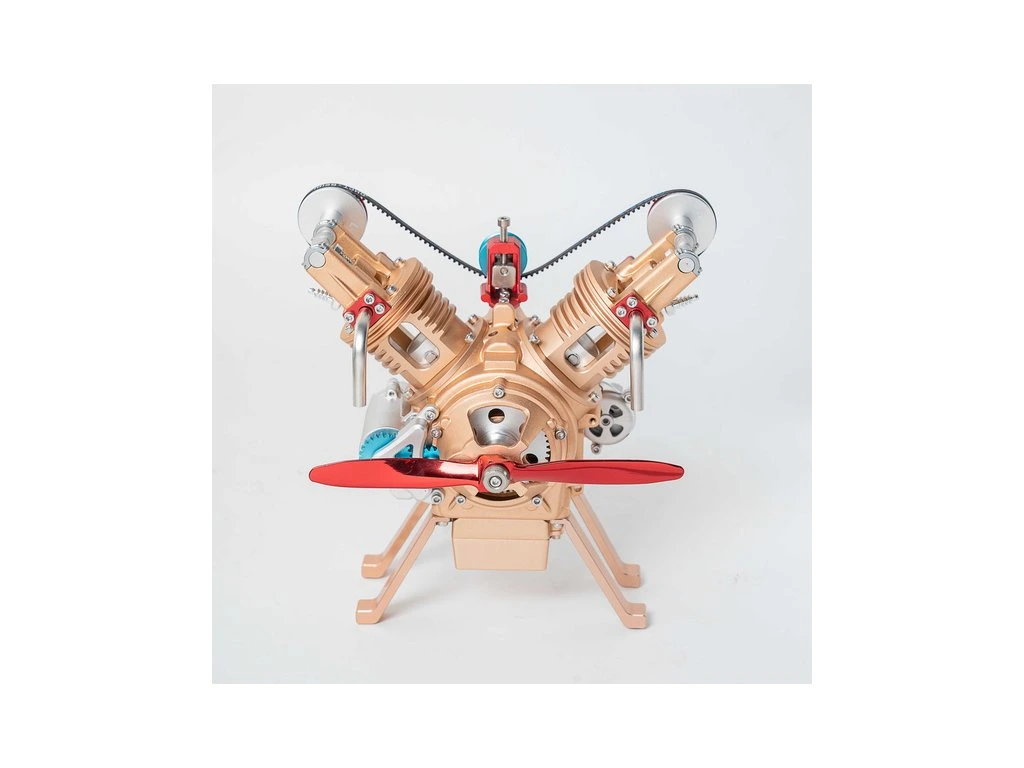

Pro zobrazení pohybu je na výstupní hřídeli instalována vrtule.

Značka Teching

Značka Techning, založená roce 2014, se specializuje na výrobu velmi kvalitních technických modelů z přesně opracovaných kovových dílů, které jsou navrženy tak, aby podporovaly zručnost a technické myšlení. Modely jsou vhodné jak pro studenty, kteří se chtějí seznámit se základy konstrukce a mechaniky, tak i pro dospělé zájemce o techniku a detailní modelářskou stavbu. Mohou sloužit také jako výstavní a předváděcí kusy nebo jako estetické solitéry do kanceláří či interiérů. Kromě špičkového balení s dobře ochráněnými díly v pěnových výplních jsou ke stavebnicím zpracovány podrobné obrázkové návody pro stavbu s jasnou identifikací dílů.

Každá součástka je navržena tak, aby odrážela skutečné sestavy z originálních strojů. Modely jsou kombinací technické přesnosti a mechanické estetiky. Stavebnice jsou praktickým nástrojem pro učení v oblasti STEM, pomáhají rozvíjet trpělivost, dovednosti v řešení problémů a praktické porozumění mechanických principů.

Pro nabíjení akumulátoru je nutné doplnit USB adaptér (zdroj). Pro sestavení budete potřebovat základní nářadí, šroubováky (křížové / imbus), kleště, pinzety apod. Jako ochranu stolu doporučujeme modelářskou podložku. Ideální je také dobře osvětlené prostředí s lampou a lupou. Veškeré díly jsou uvedeny v příslušenství.

Možnost sestavení za poplatek

Pokud si přejete mít model profesionálně zkompletovaný a připravený k okamžitému použití či vystavení, naši technici zajistí kompletní sestavení s důrazem na detail a funkčnost. Tato služba je ideální pro zákazníky, kteří chtějí model využít jako výstavní kus, předváděcí exponát nebo jednoduše nemají čas či zkušenosti na vlastní montáž.

Pro sestavení nás předem kontaktujte, poplatek bude stanoven individuálně dle náročnosti kompletace.
